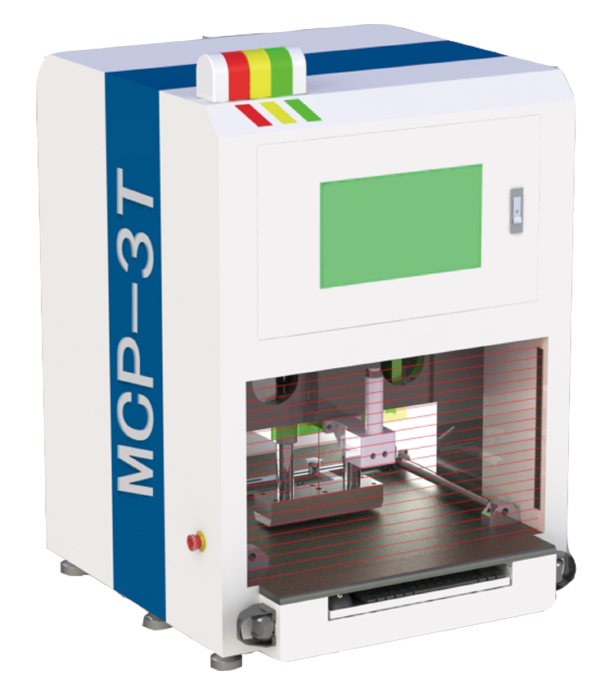

MCP-3T桌面式高精密伺服壓接機

MCP-3T桌面式壓接機，小型便捷爲其最大的特點，适應大部分實驗室等PIN針測試，滿足絕大部分中小産能應用場景。Press Fit工藝是将連接器件的PIN插入到PCBA中的一種免焊接的電子裝配技術，作爲一種極高可靠性的技術，被廣泛應用在通訊與汽車電子，軍工，光伏新能源等行業。
Product
Center
首頁 / 全部産品 / MCP-3T桌面式高精密伺服壓接機

Z軸真實距離反饋
實現真實移動距離監測達0.005mm

兩段壓接力
裝配大小兩組壓力傳感器 最低可偵測力爲1磅

Z軸鎖定功能

在Z軸移動時，釋放0.1mm 間隙，移動到位後消除0.1mm 間隙

體積小

相較于MCP-10T，桌面上MCP-3T體積更小，更适合在狹窄的空間進行

多樣的壓接技術

FT（壓接壓力）、PHT（壓接高度）、CAT（壓接曲線角度）、FST（壓接采樣） 等工作控制模式，實現産品精密壓接

全面的數據管理
數據保證每次壓接的質量和可追溯性，可數據收集/顯示/打印

Press fit壓力曲線
Specifications技術規格
操作參數

  • 最大壓接力

    3T

  • 壓接行程

    90mm

  • Z軸速度

    0.05-30mm/s

  • Z軸位置精度

    ±0.01mm

  • 壓力精度

    ±1%fs

  • 工作台面尺寸（mm）

    650L*880W

  • 加工PCB能力（mm）

    460L*650W




規格

  • 壓接中心定位

    激光傳感器

  • 安全保護裝置

    安全光栅

  • 參數設定

    觸摸屏操作

  • 輸入電源

    AC 380V，50hz

  • 壓縮空氣

    0.5~0.8Mpa

  • 外形尺寸（mm）

    750L*814W*1045H

  • 重量

    400KG

  • 操作系統

    window10系統
